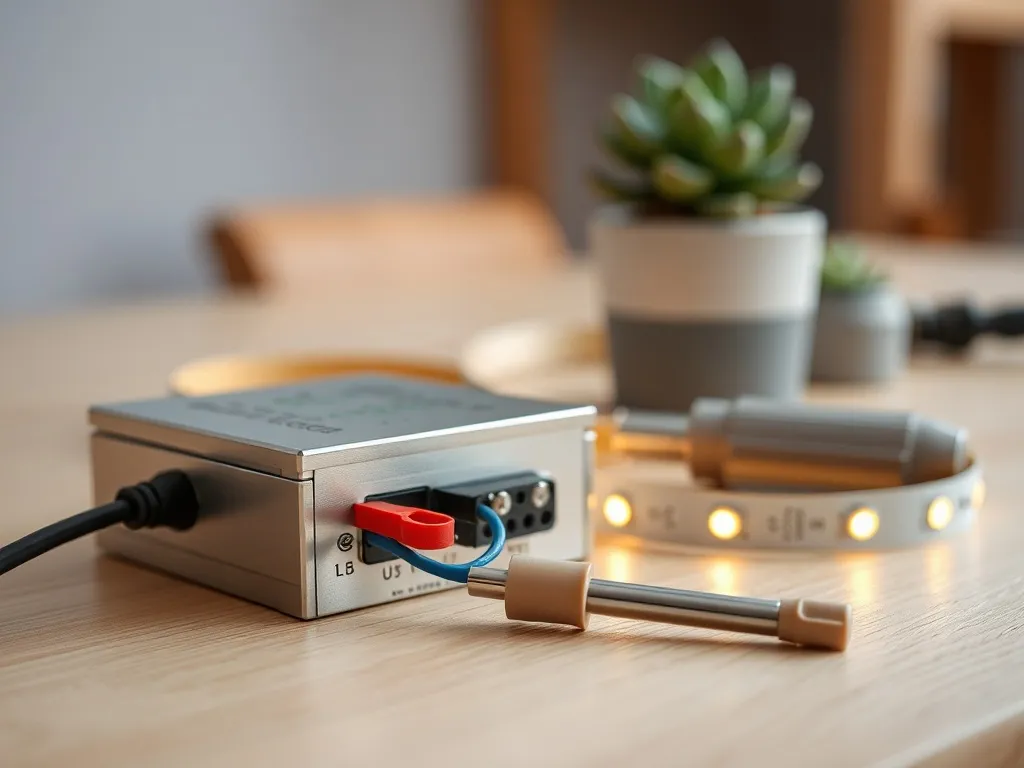

Zasilacz LED jak dobrać?

Planujesz oświetlenie LED i zastanawiasz się, jaki zasilacz LED dobrać do taśmy? W tym poradniku przeprowadzę Cię przez najważniejsze parametry krok po kroku. Dzięki temu łatwo obliczysz moc, dobierzesz napięcie i wybierzesz typ zasilacza pasujący do Twojej instalacji.

Jak działa zasilacz LED i dlaczego nie można go pominąć?

Zasilacz LED zamienia napięcie sieciowe 230 V AC na niskie, bezpieczne napięcie stałe 12 V, 24 V lub 48 V DC. To właśnie takim napięciem pracuje większość taśm LED, modułów i żarówek LED 12 V/24 V. Bez tego elementu diody dostałyby zbyt wysokie napięcie i uległyby uszkodzeniu już przy pierwszym włączeniu.

Nowoczesne zasilacze LED to zwykle zasilacze impulsowe ze stabilizowanym napięciem. Oznacza to, że napięcie wyjściowe jest utrzymywane na stałym poziomie, a prąd pobierany z zasilacza zależy od mocy podłączonej instalacji. W odróżnieniu od starych transformatorów elektronicznych do halogenów, zasilacze LED są zaprojektowane tak, aby współpracować z wrażliwą elektroniką diod.

Diody LED nie lubią skoków napięcia i pracy na granicy możliwości zasilacza. Stabilizowane napięcie i zapas mocy są warunkiem długiej pracy instalacji.

Zasilacze LED mają też często wbudowane zabezpieczenia, które chronią zarówno sam zasilacz, jak i taśmę LED przed typowymi awariami. W praktyce warto szukać modeli posiadających co najmniej:

• zabezpieczenie nadnapięciowe (OVP),

• zabezpieczenie przeciążeniowe / nadprądowe (OLP),

• zabezpieczenie zwarciowe,

• zabezpieczenie temperaturowe (OTP).

Jakie napięcie zasilacza LED wybrać – 12 V, 24 V czy 48 V?

Pierwsze pytanie przy doborze zasilacza brzmi: na jakie napięcie jest taśma LED? Informację znajdziesz na opakowaniu, w opisie produktu lub na samej taśmie. Najczęściej spotkasz trzy warianty: 12 V, 24 V i 48 V DC.

Podstawowa zasada jest prosta – napięcie zasilacza musi być takie samo jak napięcie taśmy. Taśma 12 V wymaga zasilacza 12 V, taśma 24 V – zasilacza 24 V. Zasilenie taśmy innym napięciem prowadzi do problemów:

• taśma 12 V podłączona do 24 V świeci chwilowo bardzo jasno, ale diody szybko się przepalają,

• taśma 24 V zasilana z 12 V najczęściej w ogóle się nie zapala lub świeci bardzo słabo,

• niewłaściwe napięcie może uszkodzić także sterowniki LED w instalacji RGB/RGBW.

Jak w takim razie podejść do wyboru napięcia przy projektowaniu nowego systemu? W skrócie można przyjąć taki podział zastosowań:

Kiedy wybrać 12 V?

Napięcie 12 V dobrze sprawdza się tam, gdzie odcinki taśmy są krótkie, a zasilacz znajduje się blisko paska. W kuchennych szafkach, wnękach czy meblach zazwyczaj nie przekraczasz kilku metrów długości jednej linii, więc spadki napięcia nie są dużym problemem.

Dodatkowy atut to ogromna dostępność akcesoriów: kostek, wtyczek meblowych, niewielkich zasilaczy puszkowych. Dzięki temu łatwiej schować zasilacz w szafce, pod blatem czy w puszce fi 60.

Kiedy lepsze będzie 24 V?

Dla większości domowych i architektonicznych projektów najlepszym kompromisem jest 24 V DC. Ten standard oferuje mniejszy prąd niż 12 V przy tej samej mocy, co ogranicza nagrzewanie przewodów i straty na dłuższych odcinkach.

Taśmy 24 V stosuje się często w podwieszanych sufitach, podświetleniach korytarzy, schodów czy dłuższych wnękach. Łatwiej też zasilić kilka odcinków z jednego mocniejszego zasilacza, zwłaszcza jeśli zadbasz o sensowny przekrój przewodów i rozmieszczenie punktów zasilania.

Kiedy zdecydować się na 48 V?

Jeśli planujesz długie linie taśm LED – elewacje, iluminacje fasad, wielometrowe korytarze – warto rozważyć system 48 V DC. Dla tej samej mocy prąd jest około cztery razy mniejszy niż przy 12 V. To oznacza mniejsze spadki napięcia, możliwość stosowania cieńszych przewodów i łatwiejsze zasilanie wielometrowych odcinków.

Przy bardzo długich trasach często stosuje się zasilanie wielopunktowe lub podłączenie taśmy z dwóch stron. Pozwala to uzyskać równomierne świecenie na całej długości, bez wyraźnego spadku jasności na końcu taśmy.

Jak obliczyć moc zasilacza do taśmy LED?

Dobór mocy to etap, na którym pojawia się najwięcej błędów. Zasilacz zbyt słaby będzie się grzał, wyłączał lub skróci żywotność taśmy. Z kolei model z ogromnym nadmiarem mocy często okazuje się po prostu zbędnym wydatkiem. Jak więc policzyć moc poprawnie?

Podstawowy wzór jest prosty: moc taśmy na metr (W/m) × długość taśmy (m). Wynik to minimalna moc, jaką musi zapewnić zasilacz, aby taśma świeciła z pełną jasnością. Do tego wyniku trzeba dodać zapas – bez tego układ będzie pracował „na styk”.

W praktyce przyjmuje się zapas w granicach 20–30% dla instalacji pracujących długo lub w wyższej temperaturze. Przy krótkich, dekoracyjnych odcinkach wystarczy często 10–15%, ale większy margines poprawia trwałość zarówno zasilacza, jak i samych diod.

Dobór mocy – przykłady z obliczeniami

Dla lepszego zrozumienia prześledźmy kilka typowych sytuacji. Dzięki temu łatwiej będzie Ci samodzielnie policzyć własną instalację i dobrać zasilacz do LED o właściwej mocy.

Przykład 1 – taśma w kuchni pod szafkami: 24 V, 15 W/m, długość 2,5 m.

• moc taśmy: 15 W/m × 2,5 m = 37,5 W,

• zapas 20%: 37,5 W × 1,2 ≈ 45 W,

• dostępne zasilacze: wybierasz model 50–60 W.

Przykład 2 – sufit podwieszany: 24 V, 7,2 W/m, długość 10 m.

• moc taśmy: 7,2 W/m × 10 m = 72 W,

• zapas 20%: 72 W × 1,2 ≈ 86,4 W,

• dobry wybór: zasilacz 100 W.

Przykład 3 – elewacja budynku: 48 V, 10 W/m, długość 20 m.

• moc taśmy: 10 W/m × 20 m = 200 W,

• zapas 20%: 200 W × 1,2 = 240 W,

• praktyczne modele: zasilacz 250–300 W.

Czy zasilacz może być mocniejszy niż taśma?

Wiele osób obawia się, że zbyt mocny zasilacz „spali” taśmę. W przypadku zasilaczy napięciowych DC jest odwrotnie – taśma LED pobiera tylko tyle mocy, ile potrzebuje, o ile napięcie jest zgodne ze specyfikacją. Zasilacz 100 W może zasilać instalację o poborze 50 W bez żadnego ryzyka.

Problemem jest wyłącznie zasilacz zbyt słaby. Wtedy zaczyna się grzać, wchodzi w tryb zabezpieczenia przeciążeniowego albo daje oznaki przegrzewania podczas pracy. Jeśli po dotknięciu obudowy zasilacz jest bardzo gorący, to sygnał, że zapas mocy jest za mały i warto wymienić go na mocniejszy.

Jak dobrać typ zasilacza LED do miejsca montażu?

Znając napięcie i moc, trzeba jeszcze wybrać rodzaj zasilacza. Rynek oferuje kilka popularnych konstrukcji, które różnią się wymiarami, sposobem montażu i stopniem szczelności. Wybór zależy głównie od warunków pracy oraz tego, gdzie chcesz ukryć zasilacz.

Pod kątem warunków otoczenia ważna jest klasa szczelności IP. Dla suchych, wentylowanych wnętrz wystarczy zazwyczaj IP20. W łazienkach, na zewnątrz czy w miejscach narażonych na wilgoć i pył warto użyć modeli IP65 lub IP67, które chronią elektronikę przed wodą i zabrudzeniami.

Zasilacze hermetyczne

Hermetyczne zasilacze LED mają zwykle klasę szczelności IP65 lub IP67. Oznacza to odporność na pył i wodę, dzięki czemu nadają się do montażu w łazienkach, ogrodach, przy podświetleniu tarasów czy kostki brukowej LED.

Modele IP67 są całkowicie wodoszczelne, więc stosuje się je w szczególnie wymagających miejscach, gdzie zdarza się bezpośredni kontakt z wodą lub bardzo wysoką wilgotnością. Trzeba jedynie zadbać o to, aby miały możliwość odprowadzania ciepła i nie były całkowicie „zatopione” w izolacji termicznej.

Zasilacze modułowe

Modułowe zasilacze to popularny wybór do instalacji wewnętrznych. Mają otwartą konstrukcję, która ułatwia chłodzenie, czasem wspieraną przez mały wentylator przy większych mocach. Dzięki temu dobrze spisują się przy zasilaniu większych systemów w szafach sterowniczych czy nad sufitami podwieszanymi.

Takie zasilacze montuje się zwykle w suchych, przewiewnych miejscach. Stopień ochrony IP20 oznacza, że nie nadają się wprost na zewnątrz ani do stref narażonych na rozpryski wody, za to są atrakcyjne cenowo i łatwe w serwisie.

Zasilacze wtyczkowe, meblowe i puszkowe

Przy mniejszych mocach i prostych instalacjach świetnie sprawdzają się zasilacze wtyczkowe. Wystarczy wpiąć je do gniazdka, a wyjście DC podłączyć do taśmy LED. To wygodne rozwiązanie w oświetleniu dekoracyjnym, gdzie nie chcesz ingerować w stałą instalację elektryczną.

W meblach i zabudowach z ograniczoną przestrzenią stosuje się zasilacze meblowe lub małe zasilacze dopuszkowe. Te drugie są projektowane tak, aby zmieściły się w standardowej puszce 60 mm. Taki sposób montażu ułatwia późniejszą wymianę czy rozbudowę instalacji bez kucia ścian.

Jak dobrać zasilacz LED krok po kroku?

Dobór zasilacza staje się prosty, jeśli potraktujesz go jako serię krótkich kroków. Dzięki temu unikniesz najczęstszych błędów i niepotrzebnych kosztów wymiany sprzętu. Jak to uporządkować w praktyce?

Na początek ustal parametry taśmy LED, którą chcesz zasilić. Zwróć uwagę na napięcie, moc na metr i całkowitą długość planowanej instalacji. Później zaplanuj miejsce montażu zasilacza i sposób prowadzenia przewodów, bo ma to wpływ na wybór konkretnego typu urządzenia.

Etap 1 – ustal moc instalacji

Aby dobrać moc zasilacza, wykonaj proste obliczenia na podstawie danych producenta taśmy. Cały proces możesz sprowadzić do czterech kroków:

1. Sprawdź moc taśmy LED na metr (W/m) i napięcie pracy (np. 24 V).

2. Pomnóż moc na metr przez długość taśmy w metrach.

3. Dodaj zapas mocy – zwykle 20–30% w stosunku do wyniku.

4. Wybierz model zasilacza o mocy wyższej lub równej wynikowi z punktu 3.

Jeśli planujesz kilka oddzielnych odcinków taśmy na jednym zasilaczu, zsumuj moc wszystkich linii. Przy bardzo długich instalacjach korzystniejsze bywa zastosowanie kilku zasilaczy bliżej poszczególnych segmentów zamiast jednego bardzo dużego transformatora.

Etap 2 – sprawdź napięcie i rodzaj zasilacza

Kolejny krok to dopasowanie napięcia wyjściowego i rodzaju zasilacza do konkretnej sytuacji montażowej. W wielu domowych instalacjach wystarczy prosty zasilacz modułowy IP20, ale już w łazience czy ogrodzie potrzebny będzie model hermetyczny. W praktyce całość można sprowadzić do krótkiej tabeli wyboru.

Etap 3 – uwzględnij sterowanie i bezpieczeństwo

Gdy planujesz ściemnianie lub zmianę barwy światła, potrzebny jest jeszcze sterownik LED. Montuje się go między zasilaczem a taśmą, dlatego sam dobór zasilacza (moc, napięcie, IP) pozostaje bez zmian. Sterownik musi być przystosowany do napięcia wyjściowego zasilacza oraz typu taśmy (jednokolorowa, RGB, RGBW).

Przy okazji warto zwrócić uwagę na parametry bezpieczeństwa. Sprawdź, czy wybrany zasilacz ma opisane zabezpieczenia nadprądowe, nadnapięciowe i termiczne. Dobrze dobrany model z zapasem mocy i pełnym zestawem zabezpieczeń wydłuża życie całej instalacji i pomaga uniknąć awarii przy krótkotrwałych skokach napięcia w sieci.

Jak podłączyć zasilacz LED i czego unikać?

Sam montaż zasilacza LED nie jest trudny, ale wymaga zachowania kilku podstawowych zasad. Od właściwego podłączenia zależy nie tylko działanie taśmy, lecz także bezpieczeństwo użytkowników. Jak rozwiązać to poprawnie w typowej instalacji?

Po stronie 230 V do zacisków oznaczonych L i N doprowadzasz przewód fazowy i neutralny. Po stronie niskiego napięcia otrzymujesz wyjście + i –, które łączysz z taśmą LED z zachowaniem właściwej polaryzacji. W przypadku instalacji 12/24 V DC obowiązuje prosta zasada: plus do plusa, minus do minusa.

Najczęstsze błędy przy doborze i montażu zasilacza

Choć zasada działania zasilacza LED jest prosta, w praktyce często powtarzają się te same błędy. Wiele z nich wynika z pośpiechu lub próby oszczędzenia na „niewidocznym” elemencie instalacji. Na co warto uważać od początku, żeby uniknąć problemów?

• dobór zasilacza „na styk” bez zapasu mocy,

• niezgodność napięcia zasilacza z napięciem taśmy,

• zbyt długie odcinki zasilane jednostronnie bez zasilania dwustronnego lub wielopunktowego,

• zastosowanie starego transformatora elektronicznego od halogenów zamiast zasilacza LED,

• szczelne zabudowanie zasilacza bez wentylacji, co prowadzi do przegrzewania.

Osobnym problemem są transformatory elektroniczne projektowane do tradycyjnych halogenów. Często wymagają one minimalnego obciążenia (np. 50–100 W), pulsują napięciem i nie mają stabilizacji dopasowanej do elektroniki LED. W efekcie diody mogą migotać albo szybko się zużywać, mimo że na obudowie widnieje to samo napięcie znamionowe.

Dedykowany zasilacz LED o stabilizowanym napięciu zawsze będzie bezpieczniejszym wyborem niż stary transformator halogenowy, nawet jeśli oba mają napisane „12 V”.
