Symbol graficzny przewodu neutralnego – jak wygląda i co oznacza?

Spotkałeś się z dziwnym znaczkiem na schemacie elektrycznym i zastanawiasz się, czy to przewód neutralny? W tym tekście wyjaśnię, jak wygląda symbol graficzny przewodu neutralnego i co dokładnie oznacza. Dowiesz się też, gdzie możesz go spotkać i jak go nie pomylić z innymi oznaczeniami w instalacjach.

Co oznacza przewód neutralny N?

Przewód neutralny, oznaczany literą N, jest jednym z podstawowych elementów każdej instalacji elektrycznej. W instalacjach jednofazowych współpracuje on z przewodem fazowym, a w trójfazowych z trzema fazami, tworząc zamknięty obwód dla przepływu prądu. Bez tego przewodu wiele urządzeń w ogóle by nie zadziałało lub pracowałoby w sposób niebezpieczny dla użytkownika.

Jego zadanie polega na odprowadzeniu prądu roboczego z odbiornika z powrotem do punktu neutralnego sieci, zwykle zlokalizowanego w transformatorze lub rozdzielnicy. Na poziomie praktycznym oznacza to, że przewód neutralny odpowiada za stabilne warunki pracy odbiorników i za to, by napięcie między fazą a N miało właściwą wartość, na przykład 230 V.

Jaką funkcję pełni przewód neutralny?

W najprostszym ujęciu przewód neutralny zamyka obwód elektryczny. Prąd płynie z fazy do urządzenia, wykonuje pracę, a następnie wraca przez N. Dzięki temu możliwa jest normalna praca oświetlenia, gniazd wtyczkowych, sprzętu AGD czy urządzeń elektronicznych. W instalacjach domowych przewód neutralny bywa połączony z punktem uziemienia w głównej rozdzielnicy, choć to połączenie jest ściśle regulowane przez normy i przepisy.

Warto podkreślić, że przewód neutralny nie jest „masą” w potocznym rozumieniu, chociaż często może znajdować się potencjale zbliżonym do ziemi. Jego obciążenie zależy od pracy odbiorników, a prąd w nim płynący może być taki sam jak w przewodzie fazowym. Dlatego przewód neutralny należy traktować z taką samą ostrożnością jak każdy inny przewód czynny w instalacji.

Czym różni się przewód neutralny od ochronnego?

W wielu rozmowach fachowych pojawia się obok siebie N oraz PE, czyli przewód ochronny. To dwa zupełnie różne elementy instalacji, choć czasami są ze sobą łączone w jednym przewodzie PEN w sieciach starszego typu. Neutralny służy do powrotu prądu roboczego, z kolei ochronny PE ma za zadanie odprowadzać prąd uszkodzeniowy, np. przy przebiciu izolacji na obudowę urządzenia.

W praktyce przewód ochronny nie powinien przenosić prądu w normalnych warunkach pracy. Przewód neutralny jest włączony w obwód każdego działającego urządzenia, więc prąd płynie nim stale. Z tego powodu ich graficzne i barwne oznaczenia są różne, aby projektant i elektryk nie mieli wątpliwości, z czym mają do czynienia i jak podłączyć urządzenia zgodnie z normami.

Jak wygląda symbol graficzny przewodu neutralnego?

Na schematach instalacji elektrycznych stosuje się różne symbole, które ułatwiają czytanie rysunków i dokumentacji. Symbol graficzny przewodu neutralnego ma swój specyficzny wygląd, opisany w normach dotyczących oznaczeń w elektrotechnice. Dzięki niemu łatwo odróżnić N od pozostałych przewodów nawet wtedy, gdy schemat jest bardzo rozbudowany.

Standardem jest zapis literowy „N” obok danego zacisku lub linii przewodu. W wielu schematach pojawia się też oznaczenie graficzne złożone z poziomej linii i przekątnej zakończonej kropką. Taki znak wyraźnie wskazuje, że dany punkt jest połączony z przewodem neutralnym, a nie np. z uziemieniem czy fazą.

Opis symbolu z poziomą linią i kropką

W materiałach szkoleniowych i testach kwalifikacyjnych często pojawia się schemat, w którym przewód neutralny przedstawiono jako poziomą linię. Z tej linii wychodzi ukośna kreska skierowana do góry lub w dół, a na jej końcu znajduje się kropka. Wyjaśnienie brzmi zwykle tak: „symbol z jedną poziomą linią i jedną przekątną linią prowadzącą do kropki” oznacza przewód neutralny.

Taka forma graficzna ma uprościć rysowanie oraz rozpoznawanie elementów na schemacie. Ukośna linia wskazuje połączenie z konkretnym punktem układu, a kropka sygnalizuje zakończenie węzła lub punkt podłączenia. Dzięki temu osoba analizująca schemat widzi nie tylko literę N, lecz także graficzne powiązanie z innymi liniami symbolizującymi obwód.

Dlaczego używa się różnych wersji symbolu?

Na jednych ilustracjach zauważysz samą literę N przy zacisku, na innych – linię z kropką, a jeszcze gdzie indziej połączenie obu form. Wynika to z przyjętych standardów rysunkowych oraz z poziomu szczegółowości dokumentacji. W prostych schematach instalacji domowej autorzy często ograniczają się do opisu literowego. W bardziej złożonych projektach przemysłowych stosuje się już rozwinięte symbole graficzne.

Spotkasz także materiały edukacyjne, w których pokazuje się kilka rysunków obok siebie. Tylko jeden z nich odpowiada przewodowi neutralnemu, a zadaniem osoby uczącej się jest wskazać właściwy znak. Poprawna odpowiedź odnosi się wtedy do grafiki opisanej jako „linia z kropką na końcu”, co w prosty sposób uczy rozpoznawania symbolu w praktyce.

Jak odróżnić symbol neutralnego od innych oznaczeń?

Na jednym schemacie możesz zobaczyć symbole fazy, przewodu ochronnego, punktu uziemienia, zacisków urządzeń, bezpieczników, wyłączników i wielu innych elementów. Jeśli nie kojarzysz ich kształtów, łatwo o pomyłkę. Dlatego dobrze jest zestawić ze sobą najczęściej używane znaki i ich opisy.

W praktyce przydaje się prosta tabela, która porządkuje podstawowe oznaczenia stosowane w instalacjach niskiego napięcia. Dzięki niej szybciej rozszyfrujesz projekt instalacji w domu, warsztacie lub obiekcie przemysłowym.

Najczęstsze pomyłki przy odczytywaniu schematów

Jednym z typowych błędów jest mylenie symbolu N z oznaczeniem punktu uziemienia. Uziemienie rysuje się zwykle jako trzy poziome linie rosnące ku górze lub w dół, ułożone jedna nad drugą. W symbolu przewodu neutralnego występuje za to pojedyncza linia i przekątna zakończona kropką, więc struktura graficzna jest wyraźnie inna.

Drugą częstą pomyłką jest założenie, że każdy symbol z kropką to od razu przewód N. Na schematach występują różne kropki oznaczające np. połączenie przewodów czy punkt lutowniczy. Dlatego zawsze trzeba patrzeć na pełny kształt znaku i sprawdzać, czy to linia z kropką na końcu, czy też zwykłe skrzyżowanie linii oznaczonych innymi symbolami.

Jak czytać legendę schematu?

Każdy poprawnie przygotowany schemat instalacji elektrycznej ma legendę, czyli spis użytych symboli i opis ich znaczenia. To tam znajdziesz wyjaśnienie, który znak odpowiada przewodowi neutralnemu, a który np. zaciskom wyłącznika różnicowoprądowego czy rozłącznika głównego.

W legendzie oprócz rysunku umieszcza się najczęściej także opis literowy, na przykład „N – przewód neutralny”. Dzięki temu nawet osoba mniej doświadczona w czytaniu dokumentacji jest w stanie poprawnie zidentyfikować przewód, choć w praktyce projektów zawodowych oczekuje się od elektryków znajomości typowych symboli bez zaglądania co chwilę do legendy.

Symbol przewodu neutralnego na schemacie najczęściej przedstawia się jako poziomą linię z przekątną zakończoną kropką lub liternicze oznaczenie „N” przy zacisku.

Jakie są standardy i normy oznaczeń przewodów?

Oznaczenia przewodów nie są kwestią dowolnego rysunku projektanta. Określają je normy europejskie i krajowe, które opisują zarówno barwy izolacji, jak i stosowane symbole graficzne. Dzięki temu instalacje w różnych budynkach i krajach mają zbliżony sposób oznaczania, co ułatwia pracę elektrykom i serwisantom.

W przypadku przewodu neutralnego normy mówią nie tylko o symbolu N, ale też o barwie żyły. Przewody fazowe, neutralne i ochronne muszą mieć jednoznaczne oznaczenia, aby nie dało się ich łatwo pomylić podczas montażu lub modernizacji instalacji.

Kolory przewodów a symbole na schemacie

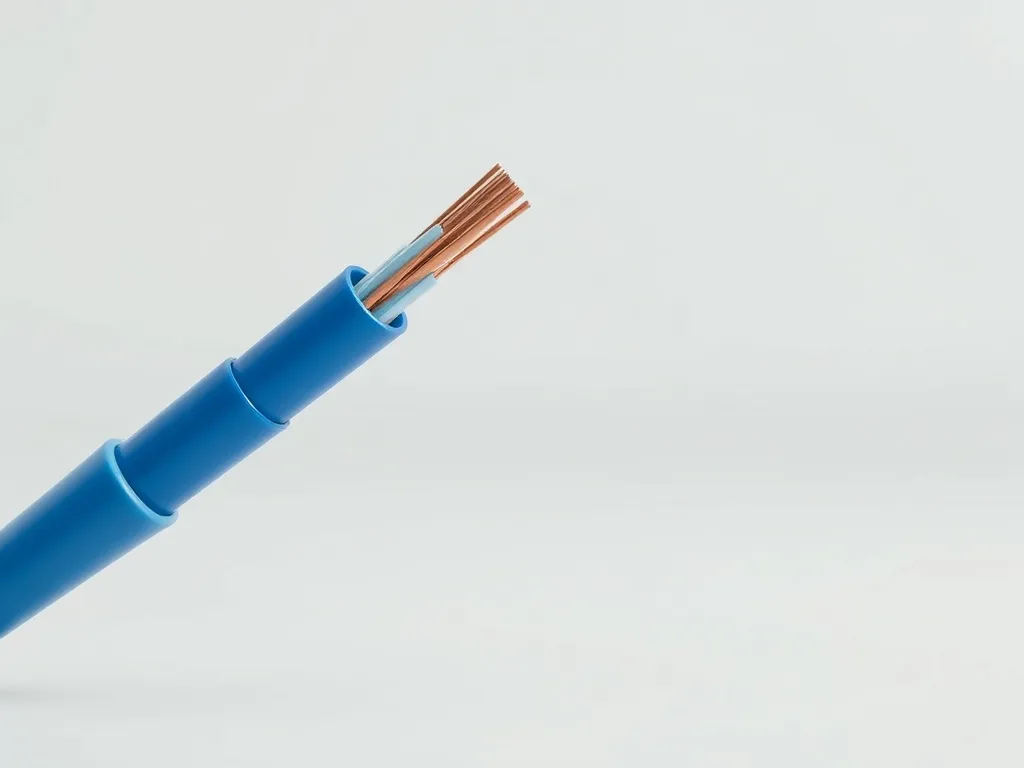

W nowoczesnych instalacjach przewód neutralny ma zazwyczaj izolację w kolorze niebieskim. Przewód ochronny PE jest w barwach żółto-zielonych, a fazowe w innych kolorach, na przykład brązowym, czarnym lub szarym. To standard stosowany w przewodach wielożyłowych w domach, biurach i zakładach przemysłowych.

Na schematach często nie rysuje się kolorów, dlatego używa się oznaczeń literowych i graficznych. W dokumentacji możesz więc zobaczyć przewód opisany jako N z symbolem linii i kropki, ale w rzeczywistości w kablu będzie to niebieska żyła. Projektant zwykle opisuje w legendzie, jaki kolor odpowiada danemu symbolowi, aby nie było wątpliwości przy podłączeniach.

Dlaczego spójność oznaczeń jest tak istotna?

Spójne oznaczenia zwiększają bezpieczeństwo pracy przy instalacjach. Gdy każdy przewód neutralny w budynku ma opis N i odpowiedni kolor, elektryk wie, czego może się spodziewać po podniesieniu pokrywy rozdzielnicy. Łatwiej też później rozbudować instalację lub usunąć usterkę bez ryzyka błędnej identyfikacji żył.

Brak konsekwencji w oznaczaniu powoduje bałagan. Można wtedy podłączyć przewód fazowy tam, gdzie ma być neutralny, co bywa groźne przy serwisie urządzeń. Dlatego prawidłowe oznaczenie przewodu neutralnego za pomocą symboli graficznych i literowych jest wymogiem nie tylko formalnym, lecz także praktycznym narzędziem pracy.

Gdzie spotkasz symbol przewodu neutralnego w praktyce?

Symbole przewodów pojawiają się nie tylko w podręcznikach czy testach egzaminacyjnych. Zobaczysz je na rzeczywistych schematach instalacji domowych, przemysłowych, w dokumentacji maszyn czy urządzeń automatyki. Dla projektantów i wykonawców to codzienne narzędzie pracy, a dla użytkowników – pomoc w zrozumieniu, jak zbudowana jest instalacja w ich otoczeniu.

Jeśli zajmujesz się majsterkowaniem lub planujesz kurs elektryczny, warto oswoić się z tymi znakami, aby swobodnie czytać rysunki techniczne. Znajomość symbolu neutralnego N ułatwia również interpretację instrukcji montażu oświetlenia, płyt indukcyjnych czy gniazd trójfazowych.

Schematy domowe i rozdzielnice

W dokumentacji budowlanej domu jednorodzinnego symbol N pojawia się przy listwach rozdzielczych, wyłącznikach różnicowoprądowych oraz przy zaciskach odbiorów jednofazowych. Obok liter N i L znajdziesz symbole kolejnych obwodów, numerację zabezpieczeń oraz oznaczenia przewodów ochronnych PE.

Na drzwiach rozdzielnicy często nakleja się uproszczony schemat, który pokazuje, gdzie znajduje się szyna neutralna zbierająca wszystkie przewody N z poszczególnych obwodów. Właśnie tam pojawia się symbol graficzny przewodu neutralnego lub opis literowy pozwalający szybko zidentyfikować ten element w razie potrzeby wyłączenia lub modernizacji obwodu.

Urządzenia i instrukcje producentów

Producenci sprzętu elektrycznego i elektronicznego używają oznaczeń N na zaciskach przyłączeniowych, aby jasno pokazać, gdzie podłączyć przewód neutralny. Dotyczy to na przykład piekarników, płyt grzewczych, zasilaczy czy dużych odbiorników trójfazowych. Obok zacisku z literą N może pojawić się również prosty znak graficzny odpowiadający przewodowi neutralnemu.

W instrukcjach montażu zdarzają się rysunki, na których przewód neutralny opisany jest jako linia z kropką, a fazy jako L1, L2, L3. Taki sposób prezentacji ułatwia zrozumienie schematu nawet osobom, które nie mają na co dzień kontaktu z projektowaniem instalacji, ale potrafią czytać proste rysunki techniczne.

Gdy następnym razem zobaczysz linię z przekątną zakończoną kropką i literę N obok zacisku, będziesz już wiedział, że to grafika przewodu neutralnego, a nie przypadkowy znak na schemacie.
