Jak sprawdzić uziemienie bez miernika?

Masz w domu stare gniazdka i zastanawiasz się, jak sprawdzić uziemienie bez miernika? Chcesz zrobić to samodzielnie, ale boisz się porażenia i błędów? Z tego artykułu dowiesz się, co faktycznie możesz sprawdzić sam, a kiedy bezwzględnie trzeba wezwać elektryka.

Czym naprawdę jest uziemienie w gniazdku?

W rozmowach domowych wiele osób mówi „uziemienie” na wszystko, co wiąże się z bolcem w gniazdku. W instalacjach domowych zwykle chodzi jednak o przewód ochronny PE, a nie o sam uziom w ziemi. Przewód ochronny łączy obudowy urządzeń z punktem odniesienia instalacji, dzięki czemu w razie przebicia prąd ma „drogę ucieczki”.

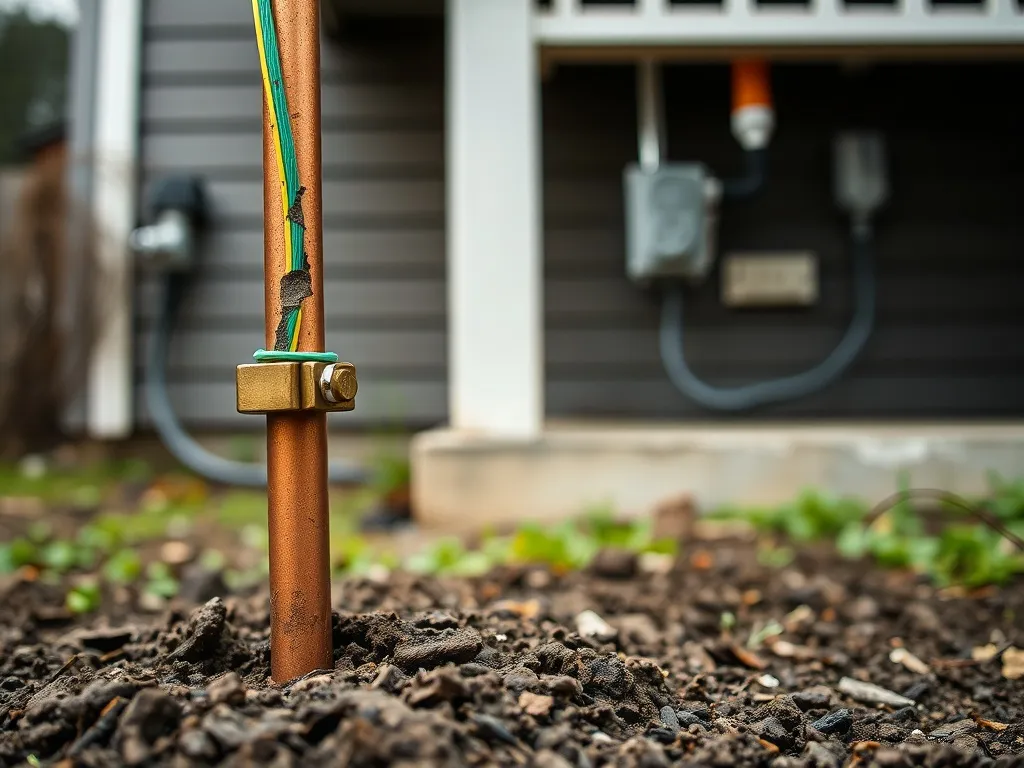

Uziemienie w ścisłym znaczeniu to uziom w gruncie – pręty, bednarka lub otok zakopany w ziemi i połączony z instalacją. W domach jednorodzinnych stosuje się często kilka połączonych ze sobą prętów, czasem otok wokół fundamentów. W sieci typu TT właściciel budynku musi taki uziom wykonać sam, a jego rezystancja powinna wynosić mniej niż 10 Ω, co potwierdza się pomiarami specjalnym miernikiem.

W nowoczesnych budynkach gniazdka i wtyczki wykonane są zgodnie z normą PN-HD 60364, a przewód ochronny ma kolor żółto-zielony. Bolec w gniazdku lub boczne blaszki (w systemie schuko) są połączone właśnie z tym przewodem. To one odpowiadają za to, że w razie uszkodzenia izolacji obudowa urządzenia nie staje się pod napięciem.

Jak działa przewód ochronny PE?

Przewód PE tworzy bezpieczną ścieżkę dla prądu w sytuacji awarii. Gdy dojdzie do przebicia izolacji na metalową obudowę pralki czy piekarnika, prąd zamiast „szukać” drogi przez ciało człowieka płynie przewodem ochronnym i powoduje szybkie wyłączenie zasilania. Tę zasadę opisują normy PN-IEC 60364.

Działanie polega na tzw. samoczynnym wyłączeniu zasilania. Jeśli w instalacji jest wyłącznik różnicowoprądowy (RCD), to przy upływie prądu do przewodu ochronnego wyłącznik reaguje i odcina napięcie. Z kolei zabezpieczenia nadprądowe zadziałają wtedy, gdy prąd uszkodzeniowy będzie wystarczająco duży. Dzięki temu zagrożenie porażeniem znika w ułamku sekundy.

Sieć TT i rola uziomu

W Polsce wciąż spotykasz instalacje w układzie TT, choć traktuje się je jako przestarzałe. W takim systemie zakład energetyczny dostarcza przewody fazowe i neutralny, ale uziemienie przewodu ochronnego należy już do właściciela obiektu. Bez własnego uziomu domownik dosłownie „siedzi na bombie”, bo na przewodzie N może pojawić się niebezpieczne napięcie względem ziemi.

W praktyce oznacza to, że metalowa kurek z wodą, grzejnik z instalacji CO czy zlewozmywak mogą znaleźć się pod napięciem. W takiej sytuacji dotknięcie jednocześnie urządzenia elektrycznego i np. kaloryfera może skończyć się porażeniem. Dlatego w sieci TT wykonuje się uziom z prętów lub otoku z bednarki, a czasem wykorzystuje istniejącą instalację odgromową jako część systemu uziemiającego.

Jak odróżnić uziemienie od przewodu ochronnego?

Czy sam kolor przewodu wystarczy, by stwierdzić, że instalacja jest bezpieczna? Niekoniecznie. Przewód żółto-zielony powinien być przewodem PE, ale w starych lub przerabianych instalacjach bywa używany niezgodnie z zasadami. Dlatego sama obecność tego przewodu lub bolca nie gwarantuje, że uziemienie faktycznie działa.

Uziemienie w gniazdku domowym to połączenie kilku elementów: przewodu ochronnego, uziomu oraz odpowiednich zabezpieczeń. W instalacjach TN-C stosowano dawniej zerowanie, czyli łączenie bolca z przewodem PEN. Dziś w nowych instalacjach stawia się na rozdział na PE i N oraz na działanie RCD. Stare sposoby ochrony bywają wciąż spotykane, ale nie spełniają obecnych wymagań norm PN-HD 60364-4-41.

Sam bolec w gniazdku nie stanowi dowodu, że uziemienie działa – ciągłość i skuteczność połączenia trzeba potwierdzić pomiarem.

Czy bolec zawsze oznacza uziemienie?

Bolec lub boczne blaszki w gniazdku pełnią funkcję styku ochronnego. Jeśli są poprawnie połączone z przewodem PE, a on z kolei jest związany z uziomem i zabezpieczeniami, mówimy o sprawnym uziemieniu. W wielu mieszkaniach bolec bywa jednak „na pokaz” lub błędnie połączony z przewodem neutralnym.

W przypadku gniazdek schuko blaszki po bokach stykają się z metalowymi fragmentami wtyczki z uziemieniem. Wtyczki z uziemieniem rozpoznasz po dodatkowym otworze lub metalowych blaszkach pasujących do bolca lub styków bocznych. Tylko wtedy ochrona działa tak, jak zaprojektowano.

Jak sprawdzić uziemienie w gniazdku bez miernika?

Bez specjalistycznego miernika nie sprawdzisz dokładnie rezystancji uziomu ani pełnej skuteczności ochrony. Są jednak proste metody przybliżone, które pozwalają ocenić, czy przewód ochronny w ogóle „żyje”. Każdy z tych sposobów wymaga dużej ostrożności, bo pracujesz pod napięciem 230 V.

Oględziny gniazdka i instalacji

Pierwszy krok to zawsze bezpieczne oględziny. Pomagają zorientować się, z jakim typem instalacji masz do czynienia. Nie powiedzą jednak wszystkiego o stanie uziemienia, ale dają ważne sygnały.

Po odłączeniu bezpiecznika danego obwodu możesz zdjąć ramkę i gniazdko z puszki. W środku powinieneś zobaczyć trzy przewody: fazowy (najczęściej brązowy lub czarny), neutralny (niebieski) oraz żółto-zielony przewód ochronny. Jeśli bolec jest podłączony właśnie do żółto-zielonego przewodu, a ten dalej znika w wiązce kabli, to już dobry znak, choć wciąż nie dowód prawidłowego uziemienia.

Próba z czajnikiem i tanim miernikiem

Osoba z podstawową wiedzą techniczną może oszacować działanie przewodu ochronnego metodą „techniczną”. Wymaga to taniego miernika cyfrowego i obciążenia, np. czajnika elektrycznego. Metoda nie zastępuje pomiarów uprawnionego elektryka, ale bywa używana jako orientacyjny test.

Zasada działania wygląda tak: mierzysz napięcie między przewodem fazowym L a stykiem ochronnym PE, a potem obciążasz połączenie i obserwujesz spadek napięcia. Jeśli przewód ochronny jest sprawny, napięcie między L i PE nie powinno się mocno zmienić. Przy istniejącym wyłączniku różnicowoprądowym RCD próba zakończy się jego natychmiastowym zadziałaniem, co również świadczy o reakcji systemu ochrony.

Aby ta metoda miała sens, trzeba wykonać kilka kroków:

• ustalić, gdzie w gniazdku jest faza L,

• przygotować „redukcję”, czyli przejściówkę umożliwiającą podłączenie czajnika między L a PE,

• zmierzyć napięcie L–PE przy braku obciążenia,

• podłączyć czajnik i ponownie zmierzyć napięcie L–PE podczas pracy,

• porównać wyniki pomiarów.

Jeśli spadek napięcia między L i PE nie przekracza około 10%, można zakładać, że przewód ochronny ma dość małą rezystancję i jest połączony z punktem odniesienia instalacji. Gdy w obwodzie działa RCD, podłączenie takiego obciążenia między L i PE zwykle natychmiast zrzuci zabezpieczenie. To jedna z przesłanek, że ochrona różnicowoprądowa w ogóle reaguje.

Dlaczego nie warto ufać „śrubokrętom z neonówką”?

Próbnik z neonówką bywa popularnym gadżetem, ale jego przydatność do oceny uziemienia jest znikoma. Wskazuje obecność napięcia względem ciała człowieka, nie pozwala jednak ocenić ani ciągłości przewodu PE, ani jego rezystancji. Może też wprowadzać w błąd, bo czasem świeci, gdy napięcie pochodzi z pojemności lub zakłóceń.

Podobnie wygląda sytuacja z prostymi „testerami gniazdek”, które za pomocą diod LED sugerują poprawność podłączenia. Wykrywają pewne typowe błędy, jak zamiana N z PE, ale nie mierzą jakości uziemienia ani parametrów uziomu. Do rzetelnej oceny bezpieczeństwa potrzebne są znacznie dokładniejsze przyrządy.

Jakie pomiary wykonuje profesjonalny elektryk?

Bez miernika można jedynie oszacować działanie przewodu ochronnego. Dokładne sprawdzenie uziemienia wymaga już specjalistycznego sprzętu. Elektryk z uprawnieniami robi to zwykle w kilku krokach, korzystając z miernika instalacyjnego, który łączy kilka funkcji w jednym urządzeniu.

Jednym z ważnych badań jest pomiar ciągłości przewodów ochronnych. Wykorzystuje się do tego prąd pomiarowy rzędu kilku amperów i mierzy spadek napięcia na badanym odcinku przewodu. Kolejnym testem jest pomiar rezystancji uziemienia względem ziemi przy użyciu sond pomocniczych wbijanych w grunt. Taki pomiar pozwala ocenić, czy uziom ma wymagane poniżej 10 Ω w sieci TT.

Metoda techniczna i wzór Rw = ΔU/ΔI

W praktyce profesjonalnej stosuje się tzw. metodę techniczną do wyznaczania rezystancji wewnętrznej gniazda. Polega ona na zasileniu obwodu znanym obciążeniem, zmierzeniu napięcia i prądu, a potem obliczeniu rezystancji ze wzoru Rw = ΔU / ΔI. Wymaga to umiejętności interpretacji wyników w odniesieniu do zabezpieczeń nadprądowych i charakteru sieci.

W trudniejszych przypadkach elektryk musi znać typ sieci (TN, TT, IT), sposób prowadzenia przewodów, dane wyłączników i bezpieczników. Na tej podstawie ocenia, czy przy spodziewanym prądzie zwarciowym zabezpieczenie zdąży wyłączyć zasilanie wystarczająco szybko. To poziom analizy, którego nie da się zastąpić prostym „domowym testem” z czajnikiem.

Rola wyłącznika różnicowoprądowego RCD

Wyłącznik różnicowoprądowy jest bardzo ważnym elementem ochrony przeciwporażeniowej. Reaguje na różnicę między prądem wpływającym a wypływającym z obwodu. Jeśli część prądu zacznie uciekać inną drogą, np. przez obudowę urządzenia i ciało człowieka, RCD wykrywa tę różnicę i rozłącza obwód.

W instalacji bez uziemienia RCD nadal daje pewien poziom ochrony, bo zadziała, gdy prąd znajdzie inną drogę powrotną niż przewód neutralny. Jego skuteczność jest jednak mniejsza niż w instalacji z pełnym połączeniem ochronnym i uziomem. Dlatego normy, takie jak PN-HD 60364-4-41, kładą nacisk zarówno na RCD, jak i na prawidłowe uziemienie gniazd w pomieszczeniach wilgotnych oraz przy sprzęcie AGD.

Jak bezpiecznie korzystać z gniazdek bez uziemienia?

W wielu mieszkaniach wciąż są gniazdka bez bolca lub z niepodłączonym stykiem ochronnym. Czy oznacza to natychmiastowe zagrożenie? Nie zawsze. Dla małych urządzeń o niskiej mocy, takich jak ładowarki czy lampki, ryzyko jest mniejsze, choć nadal istnieje. Zupełnie inaczej wygląda sytuacja przy pralkach, lodówkach czy piekarnikach.

Podłączanie sprzętu AGD o dużej mocy do gniazdek bez uziemienia niesie duże ryzyko. W razie przebicia izolacji obudowa może się znaleźć pod napięciem, a użytkownik poczuje porażenie przy dotknięciu urządzenia. Długotrwała praca takiego sprzętu w instalacji bez przewodu ochronnego może też przyspieszyć jego zużycie i doprowadzić do awarii.

Co można zrobić w starej instalacji?

W starych instalacjach, gdzie są tylko dwa przewody, dostępne jest kilka rozwiązań. Jednym z prostszych kroków jest montaż wyłącznika różnicowoprądowego na danym obwodzie. Nie zastępuje on uziemienia, ale zwiększa poziom ochrony przy uszkodzeniach izolacji. W wielu przypadkach i tak konieczna okazuje się modernizacja całej instalacji.

Jeśli dom ma już instalację odgromową, czasem można ją wykorzystać jako część systemu uziemienia, łącząc ją z uziomem i przewodami ochronnymi. W innym wariancie wykonuje się nowy uziom z prętów lub otoku z bednarki wokół budynku. W każdym z tych rozwiązań niezbędny jest projekt i pomiary wykonane przez elektryka z uprawnieniami.

Przy planowaniu modernizacji lub doraźnych zmian warto zwrócić uwagę na kilka kwestii, które często się pomija:

• rodzaj sieci zasilającej budynek (TN, TT),

• stan istniejących przewodów oraz ich przekrój,

• obecność i parametry zabezpieczeń (bezpieczniki, RCD),

• lokalizację pomieszczeń wilgotnych i sprzętu AGD,

• możliwość wykonania uziomu w gruncie wokół budynku.

Dopiero po zebraniu tych informacji można świadomie zdecydować, czy wystarczy dołożyć RCD, czy konieczna jest wymiana przewodów i montaż nowego uziomu. W każdym wypadku praca przy instalacji elektrycznej powinna być prowadzona przez elektryka z uprawnieniami, który zna aktualne normy i potrafi ocenić ryzyko.

Prosty domowy test może dać tylko wstępną odpowiedź, czy przewód ochronny działa. Pełną ocenę bezpieczeństwa zapewnia wyłącznie profesjonalny pomiar wykonany odpowiednim miernikiem.
