Ile gniazdek pod jeden bezpiecznik można podłączyć?

Planujesz nową instalację w domu i zastanawiasz się, ile gniazd możesz podłączyć pod jeden bezpiecznik? Chcesz, żeby wszystko było bezpieczne, zgodne z normami i nie wyłączało się przy każdym włączeniu czajnika? Z tego artykułu dowiesz się, jak rozsądnie dobrać liczbę gniazdek do jednego obwodu, jakie przepisy obowiązują w Polsce i jak uniknąć przegrzewania przewodów oraz wybijania zabezpieczeń.

Ile gniazdek na jeden bezpiecznik w praktyce?

Na początek ważna sprawa: w polskich normach, takich jak PN-HD 60364, nie ma wprost liczby „maksymalnie X gniazdek na obwód” dla instalacji domowych. Stosuje się raczej zasady dotyczące mocy obciążenia, przekrojów przewodów i dopuszczalnego prądu zabezpieczenia. Projektanci i elektrycy używają więc sprawdzonych schematów, a nie „magicznej” liczby.

W domach jednorodzinnych i mieszkaniach przyjmuje się zwykle, że obwód gniazd zasilany przez bezpiecznik 16 A i przewód 2,5 mm² nie powinien obsługiwać zbyt wielu punktów. Często spotkasz się z praktyczną zasadą: 8–10 gniazd na jeden obwód ogólny w pokoju czy przedpokoju. W kuchni i łazience liczba gniazd na obwód jest często mniejsza, bo podłączane urządzenia mają większą moc.

Dlaczego tak się robi, skoro teoretycznie można podpiąć więcej? Bo w typowym domu nie liczy się tylko ilość puszek w ścianie. Liczy się to, ile urządzeń faktycznie może działać równocześnie i jakie prądy popłyną wtedy przez przewody. Normy nie zabraniają większej liczby gniazd, ale zbyt duże zagęszczenie urządzeń na jednym obwodzie zwiększa ryzyko przeciążenia i przegrzania instalacji.

Jak oszacować, czy obwód gniazd nie jest przeładowany?

Żeby oszacować bezpieczną liczbę gniazd na jednym bezpieczniku, warto spojrzeć na moc urządzeń, które tam podepniesz. Bezpiecznik 16 A przy napięciu 230 V daje obciążalność rzędu 3680 W. Jeśli w jednym pomieszczeniu planujesz wiele odbiorników, łatwo tę wartość przekroczyć.

Wyobraź sobie obwód gniazd w kuchni, do którego trafią czajnik 2000 W, mikrofalówka 1200 W, ekspres 1400 W i jeszcze zmywarka. Już dwa z tych urządzeń włączone równocześnie mogą dojść do granicy dopuszczalnego obciążenia. Z tego powodu kuchnia zwykle ma kilka osobnych obwodów gniazd, a urządzenia typu piekarnik, zmywarka czy płyta indukcyjna wymagają osobnych zabezpieczeń.

W pokojach dziennych sytuacja jest inna. Najczęściej podłączasz tam telewizor, ładowarki, komputer, lampkę czy router. Moc jednego punktu jest dużo mniejsza, więc 8–10 gniazd na jednym obwodzie nie powoduje takiego zagrożenia. Liczy się tu zarówno moc, jak i rozsądne rozmieszczenie obwodów w całym mieszkaniu.

Czy liczba gniazd może być dowolna?

Teoretycznie można zainstalować kilkanaście czy nawet ponad 20 gniazd na jednym obwodzie. W praktyce dobry elektryk tego nie zrobi. Normy PN-HD 60364 kładą nacisk na bezpieczeństwo, ochronę przeciwporażeniową, dobór przekrojów przewodów i ograniczenie obciążenia linii. Zbyt wiele punktów na jednym zabezpieczeniu utrudnia także późniejszą eksploatację i diagnostykę usterek.

Większa liczba gniazd wcale nie zwiększa komfortu, jeśli przy każdym włączeniu odkurzacza wybija bezpiecznik od połowy mieszkania. Z tego powodu projektowanie obwodów gniazd opiera się na podziale instalacji na strefy: osobno część dzienna, osobno sypialnie, osobno kuchnia, łazienka, a często nawet osobne obwody tylko do sprzętów o dużej mocy.

Bezpiecznik 16 A i przewód 2,5 mm² to standard dla obwodów gniazd w mieszkaniach, ale o komforcie decyduje rozsądny podział instalacji na kilka obwodów, a nie maksymalna liczba gniazdek „na siłę”.

Jak przepisy i normy regulują obwody gniazd?

Polskie instalacje elektryczne projektuje się według normy PN-HD 60364 oraz przepisów Prawa budowlanego. Te dokumenty opisują zasady doboru przekrojów przewodów, zabezpieczeń nadprądowych, ochrony przeciwporażeniowej i przeciwpożarowej. Liczba gniazd wynika pośrednio z obliczeń obciążenia, a nie z sztywnego limitu „gniazdka na obwód”.

Prawo budowlane wymaga, aby instalacje wykonywali fachowcy z uprawnieniami, np. świadectwami kwalifikacyjnymi SEP w kategorii E (eksploatacja) lub D (dozór). To oni odpowiadają za poprawny dobór obwodów, a także za to, żeby zabezpieczenia i przewody nie były przeciążone przy typowej eksploatacji. Dobrze zaprojektowana instalacja uwzględnia zarówno wymagania norm, jak i sposób użytkowania konkretnych pomieszczeń.

Warto podkreślić, że oprócz norm branżowych obowiązują również przepisy ochrony przeciwpożarowej. Zbyt przeciążona instalacja może prowadzić do przegrzewania przewodów, a w skrajnym przypadku do pożaru. Rozsądne ograniczenie liczby gniazd na jednym obwodzie i podział instalacji na większą liczbę zabezpieczeń zmniejsza ryzyko takich sytuacji.

Bezpiecznik, przekrój przewodu i obciążenie – jak to połączyć?

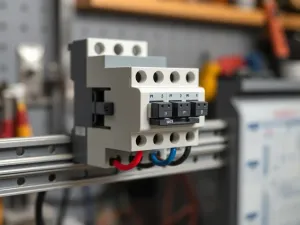

Najczęściej obwody gniazd w mieszkaniach zabezpiecza się wyłącznikiem nadprądowym 16 A, zasilanym przewodami o przekroju 2,5 mm². Taki zestaw dobrze wytrzymuje typowe obciążenie do około 3680 W. Przy większych prądach zadziała zabezpieczenie i odłączy obwód, zanim dojdzie do niebezpiecznego nagrzania przewodów.

W obwodach oświetleniowych stosuje się zwykle przewody 1,5 mm² i zabezpieczenie 10 A lub 16 A, ale tam obciążenie jest dużo mniejsze, bo oprawy LED mają skromną moc. W przypadku gniazd sytuacja wygląda inaczej, bo podłączasz tam żelazko, odkurzacz, czajnik czy farelkę. Dlatego liczba gniazdek to tylko jedna ze składowych. Druga to przewidywane obciążenie – to ono decyduje, czy obwód jest zaprojektowany rozsądnie.

Jeżeli w jednym pokoju planujesz wiele gniazd, ale wiesz, że będą służyć głównie do zasilania elektroniki, komputerów i ładowarek, obwód zniesie większą liczbę punktów. Gdy mowa o kuchni czy pomieszczeniu gospodarczym, już kilka gniazd z mocnymi odbiornikami może wyczerpać dopuszczalny zapas mocy na jednym zabezpieczeniu.

Czy wolno łączyć gniazdka i oświetlenie na jednym obwodzie?

W starszych instalacjach często spotkasz obwód, gdzie na jednym bezpieczniku działają i gniazda, i lampy. Technicznie jest to możliwe, ale w nowoczesnych instalacjach mieszkaniowych stawia się raczej na rozdzielenie odbiorów gniazdowych od oświetleniowych. Podział poprawia bezpieczeństwo i wygodę użytkowania.

Wyobraź sobie zwarcie w gniazdku od odkurzacza. Jeśli gniazda i światło są na jednym obwodzie, wybije bezpiecznik i pomieszczenie pogrąża się w ciemności. Jeśli masz osobne obwody, zgaśnie tylko obwód gniazd, a oświetlenie nadal działa. Z tego powodu projektanci starają się rozdzielać obwody, nawet jeśli normy dopuszczają inne rozwiązania przy spełnieniu warunków obciążenia.

Jak dobrać przekroje przewodów przy mieszanych obwodach?

Gdy mimo wszystko planujesz obwód, który zasila i lampy, i gniazda, musisz przyjąć przekrój przewodów i zabezpieczenie jak dla gniazd. Oznacza to przewód 2,5 mm² i bezpiecznik 16 A, a nie lżejszy obwód typowo oświetleniowy. Oświetlenie w takim obwodzie będzie więc „podpięte” pod grubsze przewody niż zwykle, ale z punktu widzenia bezpieczeństwa to rozsądne.

Wymaga to starannego zaplanowania tras przewodów i puszek, tak aby nie mieszać przypadkowo obwodów o różnych przekrojach. Każdy obwód powinien mieć swój wyraźnie oznaczony przebieg i opis w rozdzielnicy. To potem ułatwia serwis i rozbudowę instalacji.

Jak poprawnie podłączać gniazdka i lampy?

Przy podłączaniu gniazdek i opraw oświetleniowych obowiązują te same podstawowe zasady. Zawsze wyłącz zasilanie, sprawdź detektorem brak napięcia i dopiero wtedy przystąp do pracy. W puszkach instalacyjnych łączy się przewody: fazowy L, neutralny N i ochronny PE, a połączenia wykonuje się za pomocą złączek np. typu WAGO.

Gniazda w instalacjach z przewodem ochronnym muszą mieć styk ochronny podłączony właśnie do żyły PE. Lampy z metalową obudową również wymagają wyraźnego połączenia z przewodem ochronnym. Każde odejście od tych zasad zwiększa ryzyko porażenia prądem w razie uszkodzenia izolacji lub przebicia na obudowę.

Jak obliczyć dopuszczalną liczbę punktów na obwodzie?

Przy obwodach oświetleniowych sprawa wydaje się prosta. Standardowo przyjmuje się maksymalnie 20 punktów oświetleniowych na jeden obwód, nawet jeśli z czystej matematyki wynikałoby, że można byłoby podłączyć dużo więcej lamp LED. Ograniczenie liczby punktów zapewnia zapas i mniejsze skutki awarii pojedynczego obwodu.

Przy gniazdach sytuacja wygląda inaczej. Tutaj liczy się suma mocy urządzeń, które najprawdopodobniej będą pracować równocześnie. Projektant uwzględnia tzw. współczynnik jednoczesności, czyli założenie, że nie wszystkie odbiorniki w całym domu działają jednocześnie. Mimo tego w kuchni czy łazience zwykle projektuje się mniej gniazd na jeden obwód niż w salonie.

Prosty przykład obliczeń dla obwodu gniazd

Żeby zobaczyć, jak wygląda planowanie obwodu, warto prześledzić prosty przykład. Załóżmy, że masz obwód gniazd w salonie na bezpieczniku 16 A i przewodzie 2,5 mm². Do gniazdek planujesz podłączyć kilka typowych odbiorników.

Dla takich urządzeń można przyjąć przybliżone moce i sprawdzić, ile „zjadają” z dostępnego limitu 3680 W. Wynik obliczeń pokazuje nie tyle sztywną liczbę gniazd, co realne obciążenie jednego obwodu przy zwykłym użytkowaniu pokoju dziennego.

Nawet przy równoczesnej pracy komputera, telewizora i włączonym odkurzaczu nie przekraczasz 3680 W. Mimo że obwód może mieć 8–10 gniazd, fizyczne obciążenie w typowym salonie jest umiarkowane. Inaczej będzie w kuchni, gdzie dwa mocne urządzenia zbliżą się do granicy zabezpieczenia.

Jakie błędy przy liczbie gniazdek zdarzają się najczęściej?

Czy można mieć za dużo gniazd na jednym obwodzie? Można, jeśli ktoś ignoruje obciążenie i logikę użytkowania pomieszczeń. Częsty błąd to prowadzenie jednego obwodu gniazd przez kilka pokoi, kuchnię i korytarz, żeby „zaoszczędzić” na przewodzie i bezpiecznikach. Efekt jest taki, że awaria jednego gniazda wyłącza pół mieszkania.

Drugą pułapką jest łączenie w jednym obwodzie gniazd dla urządzeń o bardzo różnej mocy. Na przykład do tego samego obwodu podpięta jest pralka, czajnik, kilka gniazd w kuchni i jeszcze gniazdo w garażu do podłączenia nagrzewnicy. Gdy kilka z tych urządzeń pracuje jednocześnie, obwód jest mocno obciążony i często wyzwala zabezpieczenie.

Na co zwrócić uwagę przy modernizacji instalacji?

Podczas remontu wiele osób dodaje gniazdka „przy okazji”, bez przemyślenia całego obwodu. Do istniejącego przewodu dołączane są kolejne puszki, bo „jeszcze jedno się przyda”. Jeśli wiesz, że do danego obwodu dołączono już kilka dodatkowych gniazd, warto poprosić elektryka o ocenę, czy liczba punktów i planowane obciążenie nadal mieszczą się w rozsądnych granicach.

Przy okazji modernizacji warto też rozważyć dołożenie nowych obwodów. Wiąże się to z większą ilością pracy przy rozdzielnicy i okablowaniu, ale znacząco poprawia wygodę i bezpieczeństwo eksploatacji. Zamiast jednego „przeładowanego” obwodu gniazd lepiej mieć dwa lub trzy, każdy z rozsądną liczbą gniazdek i dobranymi odbiornikami.

Jak samodzielnie ocenić ryzyko przeciążenia?

Jeśli chcesz wstępnie ocenić swój obwód, możesz sporządzić krótką listę urządzeń, które zazwyczaj pracują równocześnie na danym bezpieczniku. Warto uwzględnić przede wszystkim sprzęty grzejne i silnikowe, które mają dużą moc chwilową.

Lista powinna obejmować typowe odbiorniki w danym obwodzie, z podaniem przybliżonej mocy:

• czajnik elektryczny,

• piekarnik lub kuchenka elektryczna,

• zmywarka i pralka,

• grzejnik elektryczny, farelka lub nagrzewnica,

• odkurzacz, robot kuchenny, mikrofala,

• sprzęt RTV, komputer, ładowarki.

Jeżeli suma mocy urządzeń, które często działają razem, zbliża się do 3000–3500 W na jednym obwodzie, warto skonsultować się z elektrykiem i rozważyć dodanie nowego zabezpieczenia lub podział istniejącego obwodu.

Dlaczego warto zlecić dobór liczby gniazdek fachowcowi?

Samodzielne planowanie instalacji tylko na zasadzie „ile gniazdek pod jeden bezpiecznik można podłączyć” bywa mylące. Fachowiec z uprawnieniami SEP patrzy szerzej: uwzględnia sposób użytkowania domu, rozmieszczenie pomieszczeń, rodzaj urządzeń, które się tam znajdą, oraz rezerwę mocy w rozdzielnicy głównej. Na tej podstawie wyznacza liczbę obwodów i punktów gniazdowych na każdy z nich.

Profesjonalny projekt ma jeszcze jedną zaletę. Gdy coś się dzieje z instalacją, łatwo zlokalizować usterkę, bo każdy obwód jest jasno opisany i obejmuje logiczny fragment domu. Nie szukasz wtedy zwarcia „po całym mieszkaniu”, tylko wiesz, które pomieszczenia zasilane są z konkretnego bezpiecznika.

Jak rozmawiać z elektrykiem o liczbie gniazdek?

Przy rozmowie z wykonawcą warto jasno powiedzieć, w jakich miejscach planujesz większe obciążenia. W kuchni zaznacz, gdzie będzie czajnik, zmywarka, piekarnik, mikrofalówka i małe AGD. W łazience wskaż pralkę i ewentualne urządzenia grzewcze. W garażu określ, czy używasz elektronarzędzi lub nagrzewnicy.

Dobrym pomysłem jest też spisanie na kartce rozmieszczenia gniazd i krótkiej informacji, do czego dane miejsce ma służyć. Taki „opis użytkowy” pomaga elektrykowi dobrać liczbę obwodów i gniazd na każdy z nich, zamiast opierać się na samym minimum wynikającym z projektu budowlanego.

Jeśli instalacja zostanie dobrze zaplanowana, pytanie „ile gniazdek pod jeden bezpiecznik można podłączyć” przestaje być problemem, a staje się tylko technicznym szczegółem w solidnie zaprojektowanym układzie zasilania w Twoim domu.
