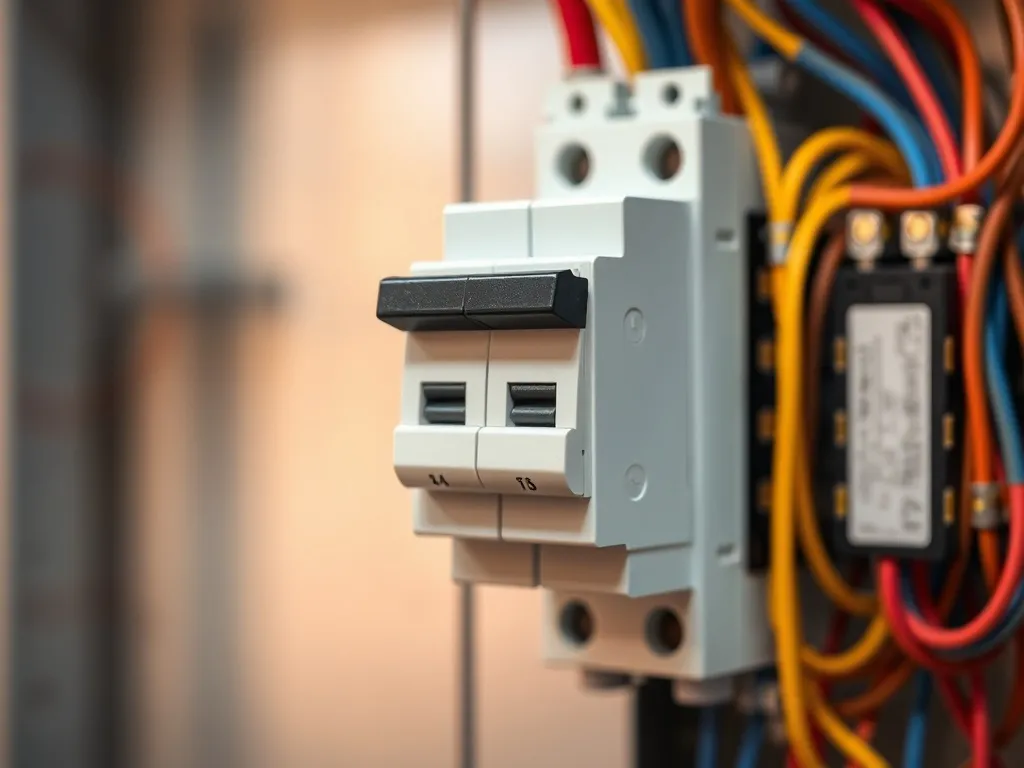

Bezpiecznik C20 – ile kW może obsłużyć?

Myślisz o doborze zabezpieczenia i zastanawiasz się, ile kW może obsłużyć bezpiecznik C20? W tym tekście znajdziesz konkrety o prądzie, mocy i przekrojach przewodów. Dzięki temu sam ocenisz, czy C20 to dobry wybór w Twojej instalacji.

Bezpiecznik C20 – co oznacza ten symbol?

Na obudowie wyłącznika nadprądowego widzisz litery i cyfry, ale co one realnie mówią o instalacji? Oznaczenie C20 składa się z dwóch ważnych elementów: litery C oraz wartości prądu znamionowego 20 A. Litera C informuje o charakterystyce wyzwalania, czyli o tym, przy jakich prądach przeciążeniowych i rozruchowych wyłącznik zadziała. W domowych instalacjach elektrycy często stosują charakterystykę B lub C, przy czym C jest chętnie wybierana dla odbiorników indukcyjnych, takich jak sprężarki, silniki czy niektóre klimatyzatory.

Cyfra 20 określa maksymalny prąd, przy którym wyłącznik może pracować w warunkach znamionowych. W przypadku bezpiecznika C20 mówimy o 20 A. Jeśli obciążenie trwa dłużej i prąd stale przekracza tę wartość, zabezpieczenie zaczyna się nagrzewać i po pewnym czasie wyłącza obwód. Wyłącznik ma też człon zwarciowy, który reaguje natychmiast przy bardzo wysokich prądach, ale to już inny temat niż zwykła moc pobierana przez urządzenia w domu.

Jak przeliczyć ampery na kilowaty?

Skoro wiesz, że wyłącznik C20 pracuje przy 20 A, pojawia się naturalne pytanie: ile to jest w kW? Do obliczeń używa się prostego wzoru P = U × I. Dla instalacji jednofazowej przy napięciu 230 V można przyjąć, że 20 A odpowiada mniej więcej 4,6 kW mocy czynnej przy współczynniku mocy zbliżonym do 1. W praktyce wiele odbiorników ma niższy cosφ, na przykład sprężarki czy silniki, więc realna moc użyteczna będzie trochę mniejsza, mimo że licznik energii i przewody „widzą” ten sam prąd.

W instalacjach trójfazowych sytuacja wygląda inaczej, bo moc rozkłada się na trzy fazy. Gdy na każdej zastosujesz wyłącznik C20 i obciążysz symetrycznie, zdolność przenoszenia mocy rośnie. Do obliczeń stosuje się wtedy wzór z pierwiastkiem z trzech, ale w wielu domowych zastosowaniach i tak częściej spotkasz C20 po prostu w obwodzie jednofazowym. Z tego powodu przy pytaniu „bezpiecznik C20 – ile kW?” w praktyce zwykle przyjmuje się wartości dla jednej fazy.

Dlaczego charakterystyka C ma znaczenie?

Charakterystyka C jest często wybierana tam, gdzie pojawiają się krótkotrwałe prądy rozruchowe. Dotyczy to zwłaszcza urządzeń z silnikiem lub sprężarką. W chwili startu pobór prądu może być kilkukrotnie wyższy niż w czasie normalnej pracy. Bezpiecznik o charakterystyce B mógłby wtedy niepotrzebnie wyzwalać przy każdym uruchomieniu urządzenia, co w codziennej eksploatacji byłoby bardzo uciążliwe.

Wyłącznik C20 „toleruje” na krótki czas wyższy prąd rozruchowy, nie odcinając natychmiast zasilania. Dzięki temu urządzenie może się uruchomić, a zabezpieczenie nadal chroni przewody przed przegrzaniem przy długotrwałym przeciążeniu. Nie oznacza to jednak, że C20 można stosować dowolnie i „na zapas”. Dobór musi wynikać z obliczonego poboru prądu oraz z przekroju i rodzaju przewodu.

Ile kW może obsłużyć bezpiecznik C20 w praktyce?

W teorii przeliczenie jest proste, ale w praktyce liczy się zarówno moc, jak i charakter odbiorników. W instalacjach mieszkaniowych przy napięciu 230 V przyjmuje się zwykle, że C20 może zasilać urządzenia o mocy około 4–4,5 kW w sposób ciągły. Zapas przyjmuje się po to, by zabezpieczenie nie pracowało cały czas na granicy możliwości. Dotyczy to zwłaszcza sytuacji, gdy w jednym obwodzie działa kilka odbiorników jednocześnie.

Przykład z klimatyzatorem typu split dobrze pokazuje tę różnicę między mocą chłodniczą a elektryczną. Urządzenie o mocy chłodniczej 5,3 kW może w rzeczywistości pobierać około 1,8 kW energii elektrycznej, czyli mniej więcej 7,8 A. Producent często podaje też maksymalny pobór mocy, np. 1,4 kW, co odpowiada około 6,1 A. Taki odbiornik wcale nie wymaga bezpiecznika C20 – wystarcza C10, bo prąd jest znacznie niższy niż 10 A.

Czy większy bezpiecznik oznacza lepszą ochronę?

C20 bywa stosowany jako „zapasowy” tam, gdzie ktoś nie liczy dokładnie obciążenia. To błąd. Zbyt duży wyłącznik nadprądowy przestaje właściwie chronić przewód. Jeśli przewód ma przekrój 1,5 mm² i jest przeznaczony na 16 A stałego obciążenia, to zastosowanie zabezpieczenia 20 A powoduje, że kabel może się przegrzewać, zanim wyłącznik zadziała. Lepiej dobrać mniejsze zabezpieczenie i nie dopuścić do takiego stanu niż wymieniać nadpaloną instalację po kilku latach.

Wyłącznik ma być dostosowany zarówno do obiektu i urządzenia, jak i do przewodu, który to urządzenie zasila. Dlatego w przykładzie z klimatyzatorem split o poborze rzędu 1,4–1,8 kW bezpiecznik C10 w połączeniu z przewodem 3×1,5 mm² jest w zupełności wystarczający. C20 nie poprawia tu pracy klimatyzatora, a jedynie osłabia poziom ochrony przewodu, jeśli przekrój żyły jest dobrany tylko pod 16 A.

Jak rozumieć „maksymalny pobór mocy” z katalogu?

W kartach katalogowych klimatyzatorów, pomp ciepła czy innych urządzeń sprężarkowych osobno podaje się moc roboczą, np. 1,8 kW, oraz maksymalny pobór mocy, np. 1,4 kW w trybie określonym przez producenta. Te wartości trzeba umieć przełożyć na prąd. Prosty przelicznik w instalacji jednofazowej to P / 230 V. Dla 1,4 kW wychodzi nieco ponad 6 A, co prowadzi do wniosku, że C10 jest rozsądnym doborem, a C20 byłby zbyt „luźny” jak na tak niewielkie obciążenie.

Warto odróżniać moc znamionową od krótkotrwałych skoków prądu, które wynikają z rozruchu sprężarki czy pracy elektroniki. Charakterystyka C właśnie te skoki uwzględnia, więc dobierając zabezpieczenie pod prąd znamionowy i przewód, nie trzeba już sztucznie zawyżać wartości bezpiecznika tylko dlatego, że urządzenie ma silnik lub sprężarkę. To jedna z częstszych pomyłek instalatorów, którzy chcą „mieć święty spokój” z wybijaniem, a zapominają o przewodach.

Jak dobrać przewód do bezpiecznika C20?

Dobór przewodu nie polega tylko na sprawdzeniu tabeli z obciążalnością. Trzeba uwzględnić typ odbiornika, rodzaj przewodu oraz warunki ułożenia. Przewód 1,5 mm² w nowoczesnych kablach wytrzymuje zwykle około 16 A przy stałym obciążeniu. Dla obwodów zabezpieczonych wyłącznikiem C20 znacznie częściej stosuje się przekrój co najmniej 2,5 mm², który ma większy zapas prądowy i mniejsze nagrzewanie przy długotrwałym obciążeniu.

W przykładzie z klimatyzatorem split duet C10 + 3×1,5 mm² sprawdza się bardzo dobrze. Prąd roboczy klimatyzatora jest poniżej 10 A, a przewód 1,5 mm² ma zapas, bo jego obciążalność wynosi około 16 A. Zastosowanie wyłącznika C20 przy tym samym przewodzie zwiększa ryzyko, że w razie przeciążenia kabel zdąży się mocno rozgrzać, zanim zabezpieczenie odłączy zasilanie. Z punktu widzenia trwałości instalacji jest to po prostu niekorzystne.

Linka czy drut – jaki typ przewodu przy urządzeniach z drganiami?

Przy odbiornikach, które generują drgania, takich jak sprężarki w klimatyzatorach czy pompach ciepła, polskie normy zalecają stosowanie przewodów typu „linka”. Linka, czyli przewód wielodrutowy, jest elastyczna i znosi znacznie lepiej mikroruchy oraz wibracje wynikające z pracy urządzenia. Z kolei drut (np. YDY) jest sztywniejszy, tańszy, ale bardziej podatny na pęknięcia mechaniczne w dłuższej perspektywie.

Gdy instalator proponuje przewód YDY tylko dlatego, że „drut jest tańszy”, warto go delikatnie upomnieć i powołać się na zalecenia norm. Jeśli sprężarka przez lata wprawia w drgania całą wiązkę, linka będzie pracowała stabilniej. W praktyce przekłada się to na dłuższe użytkowanie instalacji bez niespodziewanych przerw czy luzujących się połączeń w puszkach i rozdzielnicach.

Jak dobrać przekrój przewodu do planowanej mocy?

Przy doborze przekroju przewodu do zabezpieczenia C20 warto stosować kilka prostych kroków. Najpierw wylicza się sumaryczną moc odbiorników, przelicza ją na prąd i porównuje z obciążalnością długotrwałą przewodu dla danej metody ułożenia. Na końcu dobiera się bezpiecznik tak, by jego prąd znamionowy nie przekraczał wartości dopuszczalnej dla danego przekroju.

W praktycznych sytuacjach domowych wygląda to często tak: jeśli obwód wymaga 20 A, czyli około 4,5 kW przy 230 V, wybiera się przewód o przekroju minimum 2,5 mm², a do niego C20. Gdy obciążenie jest mniejsze, na przykład klimatyzator o poborze 1,4–1,8 kW, przewód 1,5 mm² i zabezpieczenie C10 tworzą zestaw o większym marginesie bezpieczeństwa niż łączenie cienkiego przewodu z dużym bezpiecznikiem.

Jak sprawdzić, czy C20 jest dobrany właściwie?

Dobór na papierze to jedno, a weryfikacja w praktyce to drugi istotny krok. Firma montująca urządzenie powinna je po instalacji uruchomić, najlepiej w trybie maksymalnej mocy, i miernikiem sprawdzić rzeczywisty pobór prądu. Taki pomiar pozwala potwierdzić, że dobrany przewód i zabezpieczenie pracują w bezpiecznym zakresie. Jeśli prąd znamionowy obwodu jest znacznie niższy od 20 A, zastosowanie C20 przestaje mieć techniczne uzasadnienie.

Podczas odbioru instalacji warto zadać wykonawcy konkretne pytania. Jeżeli zabezpieczenie jest większe niż wynikałoby z obliczeń, dobrze dopytać o powód takiej decyzji. Uczciwy instalator pokaże na liczbach, że prąd odbiornika oraz obciążalność przewodu są spójne z dobranym bezpiecznikiem. Jeśli w odpowiedzi pada jedynie „tak zawsze robimy”, to dobry sygnał, by przyjrzeć się instalacji dokładniej i poprosić o korektę.

Bezpieczeństwo instalacji wyznaczają nie tylko kilowaty na etykiecie urządzenia, ale przede wszystkim prąd, przekrój przewodu i właściwie dobrane zabezpieczenie nadprądowe.

Jak mierzyć pobór prądu w czasie uruchomienia?

Do pomiaru prądu używa się zwykle miernika cęgowego lub zwykłego multimetru z funkcją pomiaru prądu, jeśli obwód jest odpowiednio przygotowany. Urządzenie uruchamia się wtedy na pełnej mocy i obserwuje wartości zarówno w momencie rozruchu, jak i po ustabilizowaniu pracy. To pozwala zorientować się, jak duże są skoki rozruchowe oraz jaki jest prąd roboczy w dłuższym okresie.

Na podstawie tych danych można jeszcze raz porównać wyniki z parametrami z tabliczki znamionowej. Jeśli realne obciążenie jest zgodne z danymi producenta lub nawet nieco niższe, a mimo tego instalator dobrał bezpiecznik C20, warto rozważyć jego zmianę na niższy. Taki krok podnosi bezpieczeństwo instalacji, a jednocześnie nie pogarsza komfortu użytkowania urządzenia.

Jakie błędy pojawiają się przy doborze bezpiecznika C20?

Jednym z najczęstszych błędów jest dobór zabezpieczenia „na oko” bez obliczenia prądu dla konkretnego urządzenia. Ktoś patrzy na moc chłodniczą 5,3 kW i zakłada, że potrzebny jest duży bezpiecznik, bo liczba wydaje się wysoka. Tymczasem po przeliczeniu okazuje się, że urządzenie pobiera jedynie 1,4–1,8 kW, a więc C10 całkowicie wystarcza. C20 w takim obwodzie nie ma uzasadnienia, bo obciąża przewody bardziej, niż to potrzebne.

Drugi typ błędu to dobieranie przekroju przewodu „pod cenę”, a nie pod prąd. Drut YDY jest tańszy niż linka, więc wykonawca proponuje go do wszystkiego, także tam, gdzie urządzenie generuje drgania. Do tego dodaje zbyt duży wyłącznik nadprądowy, na przykład C20 przy przekroju 1,5 mm². Instalacja działa, ale jej trwałość spada, a ryzyko uszkodzeń rośnie z każdym rokiem eksploatacji.

Jak uniknąć przegrzewania przewodów?

Przegrzewanie przewodów to cicha usterka, która przez długi czas może pozostać niezauważona. Z zewnątrz wszystko wygląda normalnie, a w środku izolacja się starzeje przy podwyższonej temperaturze. Aby tego uniknąć, trzeba dopasować przekrój przewodu i wyłącznik nadprądowy do rzeczywistego prądu roboczego, nie zaś do „maksymalnych możliwości” danego obwodu w teorii.

Dobrze zaprojektowany obwód z bezpiecznikiem C20 zakłada, że prąd obciążenia w normalnej pracy jest wyraźnie niższy niż 20 A, a przewód ma wystarczający zapas. Jeśli obwód ma zasilać tylko klimatyzator o poborze około 7–8 A, nie ma potrzeby traktowania go jak linii zasilającej piekarnik czy płytę indukcyjną. Lepiej zastosować mniejsze zabezpieczenie, np. C10, niż liczyć na to, że przewód 1,5 mm² „jakoś wytrzyma” wyższe wartości.

Jak rozmawiać z instalatorem o doborze C20?

Gdy widzisz w projekcie lub na gotowej instalacji wyłącznik C20, warto zapytać wprost, jaki prąd pobiera podłączone urządzenie oraz jaki jest przekrój przewodu. Jeśli liczby się nie zgadzają, możesz poprosić o pomiar przy pełnym obciążeniu. To prosty test, który często pokazuje, że realny pobór mieści się w zakresie zabezpieczeń C10 czy C16.

W rozmowie dobrze odwołać się do norm i przykładów z praktyki. Informacja, że przewód 1,5 mm² „wytrzyma 16 A stałego obciążenia”, jasno pokazuje, że zabezpieczenie C20 na takim kablu nie jest dobrym pomysłem. Gdy instalator widzi, że użytkownik zna podstawy i potrafi zadać konkretne pytania, łatwiej skłonić go do dobrego doboru zabezpieczeń i przewodów, zamiast stosować rozwiązania z wygody.

Przy projektowaniu instalacji elektrycznej w domu lub mieszkaniu warto spisać kilka prostych zasad, którymi można się kierować, gdy rozważasz użycie bezpiecznika C20:

• sprawdź dokładny pobór mocy i prąd urządzenia z tabliczki znamionowej,

• przelicz moc na prąd dla napięcia 230 V lub 400 V,

• dobierz przekrój przewodu do obciążenia i metody ułożenia kabla,

• ustal charakterystykę (B czy C) w zależności od typu odbiornika,

• dobierz prąd znamionowy wyłącznika tak, by nie przekraczał obciążalności przewodu.

W niektórych sytuacjach przydatne jest zestawienie typowych wartości bezpieczników, przybliżonej mocy oraz minimalnych przekrojów przewodów. Taka tabela pozwala szybko ocenić, czy proponowany C20 rzeczywiście ma sens w danym obwodzie:

Jeśli obciążenie jest znacznie niższe niż wynikające z tabeli dla C20, warto rozważyć mniejsze zabezpieczenie i dobrać instalację tak, by była spokojna w eksploatacji, a nie tylko pozornie mocna na papierze.
