Audi A4 B7 bezpieczniki pod maską – lokalizacja i opis

Masz Audi A4 B7 i szukasz, gdzie są bezpieczniki pod maską oraz za co każdy z nich odpowiada? W tym tekście znajdziesz prosty opis lokalizacji i funkcji głównych bezpieczników w komorze silnika. Dzięki temu szybciej zdiagnozujesz awarię i wymienisz spalony element bez zbędnego szukania.

Gdzie w Audi A4 B7 są bezpieczniki pod maską?

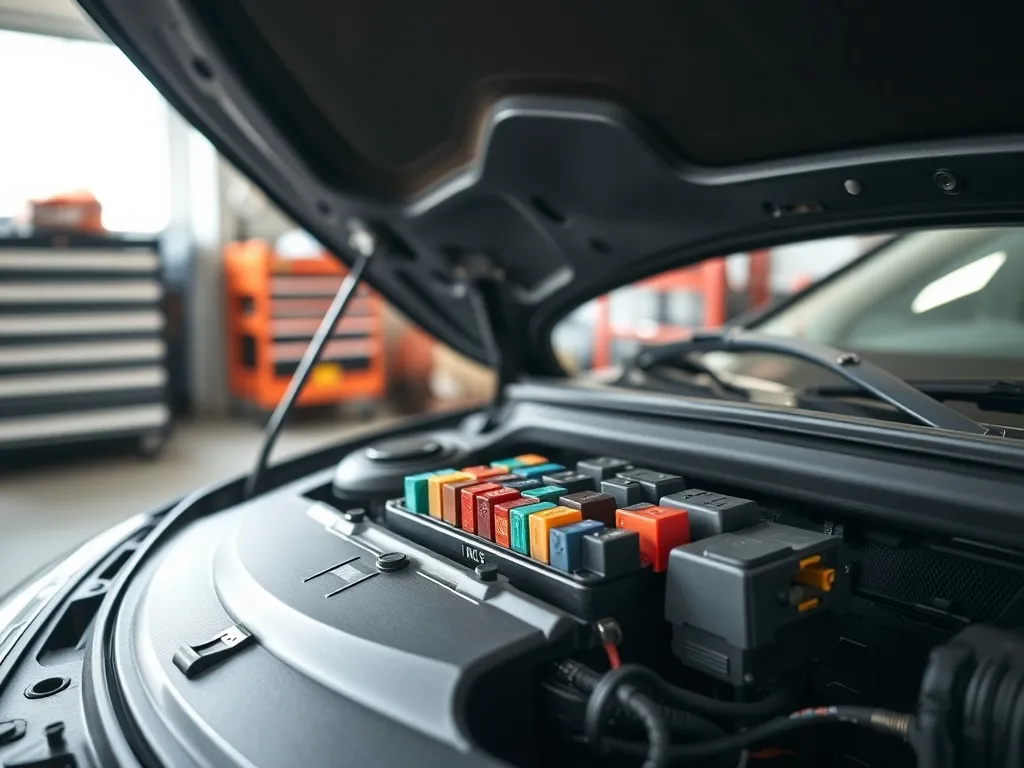

W Audi A4 B7 skrzynka bezpieczników w komorze silnika znajduje się przy podszybiu, najczęściej po stronie kierowcy. Leży w pobliżu modułu sterującego silnika ECM, pod plastikową osłoną. Dostęp do niej wymaga podniesienia maski i zdjęcia pokrywy ochronnej z zatrzaskami.

Ta skrzynka obsługuje przede wszystkim elektronikę silnika, wtryskiwacze, pompę wtórnego powietrza oraz przekaźnik główny. Zabezpieczenia mają tu wyższe wartości prądowe niż w kabinie, bo obsługują obwody o dużym obciążeniu, takie jak wentylator chłodnicy czy układy zasilania paliwem.

Bezpieczniki pod maską w Audi A4 B7 odpowiadają za najważniejsze obwody silnika – ich stan decyduje o tym, czy auto w ogóle odpali.

W wielu egzemplarzach pokrywa skrzynki ma od wewnątrz uproszczony schemat. Pozwala on szybko skojarzyć literę i numer bezpiecznika z konkretnym obwodem, bez zaglądania do instrukcji. W starszych rocznikach opis może się minimalnie różnić, dlatego warto porównać dane z tabliczką w komorze silnika.

Jak otworzyć skrzynkę bezpieczników pod maską?

Przed otwarciem skrzynki bezpieczników dobrze jest wyłączyć zapłon i odczekać chwilę. W ten sposób ograniczysz ryzyko przypadkowego zwarcia oraz nieprawidłowych komunikatów błędów. W wielu przypadkach wystarcza uniesienie zatrzasków palcami, czasem pomaga mały płaski śrubokręt.

Po zdjęciu pokrywy zobaczysz rząd bezpieczników oznaczonych literami i symbolami. W Audi A4 B7 stosuje się tu głównie bezpieczniki płytkowe o różnych kolorach, które odpowiadają wartości prądu. Warto od razu porównać rozmieszczenie z opisem na wewnętrznej stronie pokrywy, aby nie pomylić się przy wymianie.

Jak wygląda schemat bezpieczników pod maską w Audi A4 B7?

Producent przewidział prosty, literowy układ oznaczeń w skrzynce silnikowej. Zamiast numerów stosowane są litery A, B, C, D, E, F, G oraz opis przekaźników R1–R4. Dzięki temu łatwo dopasujesz konkretny element do funkcji, jaką pełni w układzie elektrycznym auta.

Poniżej znajdziesz zestawienie najważniejszych bezpieczników w komorze silnika dla Audi A4 B7 (benzyna i diesel) wraz z opisem obwodów, które nimi są chronione. Dotyczy to zarówno jednostek benzynowych 1.6, 1.8T, 2.0, 3.2, jak i diesli 1.9 TDI, 2.5 TDI, 2.7 TDI, 3.0 TDI, a także wersji S4 i RS4.

Pozostałe pozycje w tej skrzynce często są oznaczone jako niewykorzystywane, zwłaszcza w egzemplarzach bez dodatkowych pakietów. Miejsca R1a, R1b i R4 bywają puste w standardowych wersjach, co ułatwia orientację w rozmieszczeniu elementów.

Jaką rolę pełnią przekaźniki R2 i R3?

Oprócz bezpieczników pod maską pracują też przekaźniki wysokonapięciowe, które sterują zasilaniem poszczególnych obwodów. W Audi A4 B7 oznaczono je jako R2 oraz R3, a ich działanie ma bezpośredni wpływ na uruchamianie pojazdu.

R2 to główny przekaźnik, który zasila ważne układy sterujące silnikiem. Jeśli ulegnie uszkodzeniu, auto może w ogóle nie reagować na próbę rozruchu. Z kolei R3 odpowiada najczęściej za przekaźnik pompy powietrza wtórnego, co wpływa na pracę układu oczyszczania spalin i działanie procedur rozgrzewania katalizatora.

• R2 – główny przekaźnik zasilania sterownika silnika,

• R3 – przekaźnik pompy powietrza wtórnego,

• R1a, R1b, R4 – zwykle pozycje niewykorzystane w standardowych wersjach,

• gniazda bezpieczników A–G – rozmieszczone w jednym bloku przy podszybiu.

Przy diagnostyce awarii związanej z brakiem zasilania pompy wtórnego powietrza warto sprawdzić zarówno bezpiecznik B2, jak i stan przekaźnika R3. W wielu przypadkach usterka wynika z przegrzania lub korozji styków, a nie samego uszkodzenia cewki przekaźnika.

Jak sprawdzić bezpieczniki pod maską krok po kroku?

Procedura kontroli bezpieczników w komorze silnika jest prosta, ale wymaga dokładności. W przeciwieństwie do skrzynki w kabinie, pod maską pracują obwody o większym obciążeniu, więc każda pomyłka w doborze wartości prądowej może skończyć się przegrzaniem instalacji.

Dobrym punktem wyjścia jest podzielenie pracy na kilka etapów: przygotowanie narzędzi, odłączenie akumulatora, dostęp do skrzynki, demontaż podejrzanego bezpiecznika i test nowego elementu. Dzięki temu unikniesz pośpiesznych działań i przypadkowego uszkodzenia instalacji.

Jakie narzędzia przygotować?

Do pracy przy bezpiecznikach w Audi A4 B7 nie potrzebujesz rozbudowanego wyposażenia. W wielu egzemplarzach fabryczny chwytak do bezpieczników jest wpięty w skrzynkę, ale czasem go brakuje. Wtedy wystarczą proste szczypce z cienkimi końcówkami.

Warto mieć przy sobie:

• mały płaski śrubokręt do podważenia pokrywy,

• multimetr do sprawdzenia ciągłości obwodu,

• zapasowe bezpieczniki o tych samych wartościach prądowych,

• rękawiczki, które chronią dłonie przed zabrudzeniem i drobnymi skaleczeniami.

Przed rozpoczęciem pracy dobrze jest odłączyć ujemny przewód akumulatora. Zmniejsza to ryzyko zwarcia podczas przypadkowego dotknięcia metalowymi narzędziami sąsiednich styków. Przy okazji możesz ocenić stan klem i przewodów masowych, co często ma wpływ na stabilność pracy elektroniki.

Jak wymienić spalony bezpiecznik pod maską?

Po zdjęciu pokrywy skrzynki znajdź bezpiecznik odpowiadający za uszkodzony obwód. Jeśli auto nie odpala, często sprawdza się bezpiecznik elektroniki silnika (A, G) oraz jednostki sterującej silnikiem (D). Gdy silnik pracuje nierówno lub pojawiają się błędy wtrysku, warto przyjrzeć się bezpiecznikowi E dla wtryskiwaczy.

Bezpiecznik wyjmij chwytakiem lub szczypcami, a następnie oceń stan mostka. Jeśli jest przepalony, dobierz nowy element o tym samym amperażu. Dopiero wtedy możesz włożyć go w to samo gniazdo. Nigdy nie zwiększaj wartości A „na zapas” – grozi to stopieniem przewodów i poważnym uszkodzeniem wiązki.

Dobór bezpiecznika o wyższej wartości niż zalecana może uratować element na chwilę, ale w dłuższej perspektywie niszczy instalację elektryczną.

Po wymianie podłącz akumulator, włącz zapłon i obserwuj, czy dany układ znów działa – na przykład czy silnik odpala bez problemu lub czy zniknęły błędy w sterowniku. Jeśli bezpiecznik przepala się ponownie, przyczyna leży najczęściej w zwarciu instalacji lub uszkodzonym podzespole, dlatego wtedy lepiej skorzystać z pomocy elektryka samochodowego.

Jak bezpieczniki pod maską współpracują ze skrzynką w kabinie?

W Audi A4 B7 układ bezpieczników jest rozdzielony między komorę silnika a wnętrze auta. W kabinie, po lewej stronie deski rozdzielczej, znajduje się skrzynka odpowiedzialna za system komfortu, zapalniczkę, gniazda 12V, ogrzewanie szyby, moduły drzwi i wiele elementów wyposażenia.

Dla przypomnienia: bezpiecznik zapalniczki to pozycja 33 (15A), gniazdo 12V ma swoje zasilanie na pozycji 34 (30A), a gniazdo akcesoriów obsługuje bezpiecznik 35 (30A). W tej samej skrzynce znajdziesz też zabezpieczenia dla systemu ABS, wspomagania parkowania, modułu klimatyzacji oraz ogrzewanej tylnej szyby.

Jakie są najczęstsze powiązane usterki?

Gdy przestaje działać silnik, wielu kierowców skupia się wyłącznie na skrzynce pod maską. W Audi A4 B7 układ jest jednak połączony i część usterek wynika z problemów w skrzynce w kabinie. Brak zasilania pompy paliwa lub sterownika skrzyni automatycznej może być skutkiem przepalonego bezpiecznika wewnątrz auta.

Typowe symptomy uszkodzeń to:

• nagły brak reakcji na rozrusznik mimo sprawnego akumulatora,

• zatrzymanie pracy wentylatora chłodnicy i wzrost temperatury silnika,

• brak reakcji pompy paliwa po włączeniu zapłonu,

• pojawienie się błędów sterownika silnika połączonych z przerwą w zasilaniu.

Warto łączyć diagnostykę skrzynki pod maską z kontrolą bezpieczników w kabinie. Dopiero wtedy masz pełny obraz zasilania elektroniki silnika, systemu ABS oraz elementów takich jak podgrzewana tylna szyba, szyby elektryczne czy gniazda akcesoriów.

Jak dbać o bezpieczniki i instalację pod maską?

Warunki pracy w komorze silnika są trudne. Wysoka temperatura, wilgoć i drgania znacząco obciążają zarówno same bezpieczniki, jak i styki w ich gniazdach. Regularny przegląd tej strefy pozwala uniknąć nieoczekiwanych przerw w zasilaniu podczas jazdy.

Dobrym nawykiem jest cykliczne, wizualne sprawdzenie skrzynki bezpieczników przy okazji innych prac w komorze silnika, na przykład wymiany filtra powietrza lub oleju. To szybka czynność, a potrafi ujawnić luźne wtyki, ślady korozji czy przegrzania tworzywa.

Jak często kontrolować bezpieczniki pod maską?

Dla aut takich jak Audi A4 B7 rozsądnym odstępem są przeglądy co kilka miesięcy lub przed dłuższym wyjazdem. Wtedy można sprawdzić, czy w okolicy skrzynki nie gromadzi się wilgoć oraz czy wszystkie gniazda są czyste. Krótkie spojrzenie na stan bezpieczników i przekaźników bywa pierwszym sygnałem, że coś się dzieje.

Do odświeżania tej strefy lepiej używać sprężonego powietrza niż twardych narzędzi. Mechaniczne czyszczenie śrubokrętem może uszkodzić plastikowe gniazda lub zaczepy pokrywy. Gdy zobaczysz ślady korozji, warto rozważyć użycie specjalnego preparatu do styków elektrycznych, który wypiera wilgoć i poprawia przewodzenie.

Nawet niewielka korozja na stykach potrafi wywołać przerywaną pracę sterownika silnika i trudne do uchwycenia błędy w diagnostyce.

Dbanie o szczelność pokrywy skrzynki jest równie istotne. Złamany zatrzask lub nieszczelna uszczelka ułatwiają przedostawanie się wody z podszybia do wnętrza skrzynki. W autach z roczników 2004–2008, które często mają już swoje lata, to częsty powód problemów z zasilaniem elektroniki.
